Widok wydruku Mitsubishi FA 20 S
| Drutowe wycinarki elektroerozyjne | |
| Typ maszyny: | Mitsubishi FA 20 S |
| Rok produkcji: | 2011 |
| dostępne od: | sofort / now |
| Id | 14813 |
Wyślij zapytanie
Dane techniczne
| Max. Werkstückabmessungen (Breite x Tiefe X Höhe): 1.050 x 800 x 295 mm | |
| Max. Werkstückgewicht: 1.500 kg | |
| rozmiar stołu: [mm] | 780 x 630 |
| Eilgangrate Arbeitstisch: 1.300 mm/min. | |
| Elektrodendraht-Ø: 0.1 bis 0.3 mm = zulässiger Draht-Ø | |
| Max. Drahtvorschubgeschwindigkeit: 23 m/min. | |
| Zugspannung des Elektrodendrahts: 0.5 bis 2.5 N | |
| Konikeinheint: Standardmäßig montiert | |
| Zulässige Drahtsorten: | |
| Nur von Mitsubishi freigebenene Drahtsorten | |
| Paraffinfreie Art von Messingdraht | |
| Zulässige Drahtspulen: | |
| P-3R, P-5R, P-10 (DIN100, DIN 125, DIN160) | |
| Max. Werkstückdicke für autom. Drahteinfädelung: | |
| 300 mm (60 mm im Wasserbad und Einfädelinh am Drehtbruchpunkt) | |
| Startlochbohrung für autom. Drahteinfädelung: | |
| Lochdurchmesser: Ø 0.5 mm oder größer | |
| Lochausrichtung:: Innerhalb +/- 0.1 mm | |
| Oberflächenrauheit im Bohrloch: Innerhalb von 50 umRz | |
| Feinloch-Einfädelfunkltion: standartmäßig montiert | |
| Drahteinfädelung bei geflutetem Arbeitstank: Teil der Standartausfürhung: gilt für den Durchmesser des Startlochs von Ø 0.5 bis 4.0 mm einsatzbar ist | |
| Drahteinfädelung am Drahtbruchpunkt: Standartausfürhung | |
| V-Achsenhub: +/-75 x +/-75 | |
| wymagana przestrzeń (dł. x szer. x wys.): [m] | 2.042 x 2.618 x 2.016 |
| ciężar maszyny: [kg] | 3.500 |
Wyposażenie

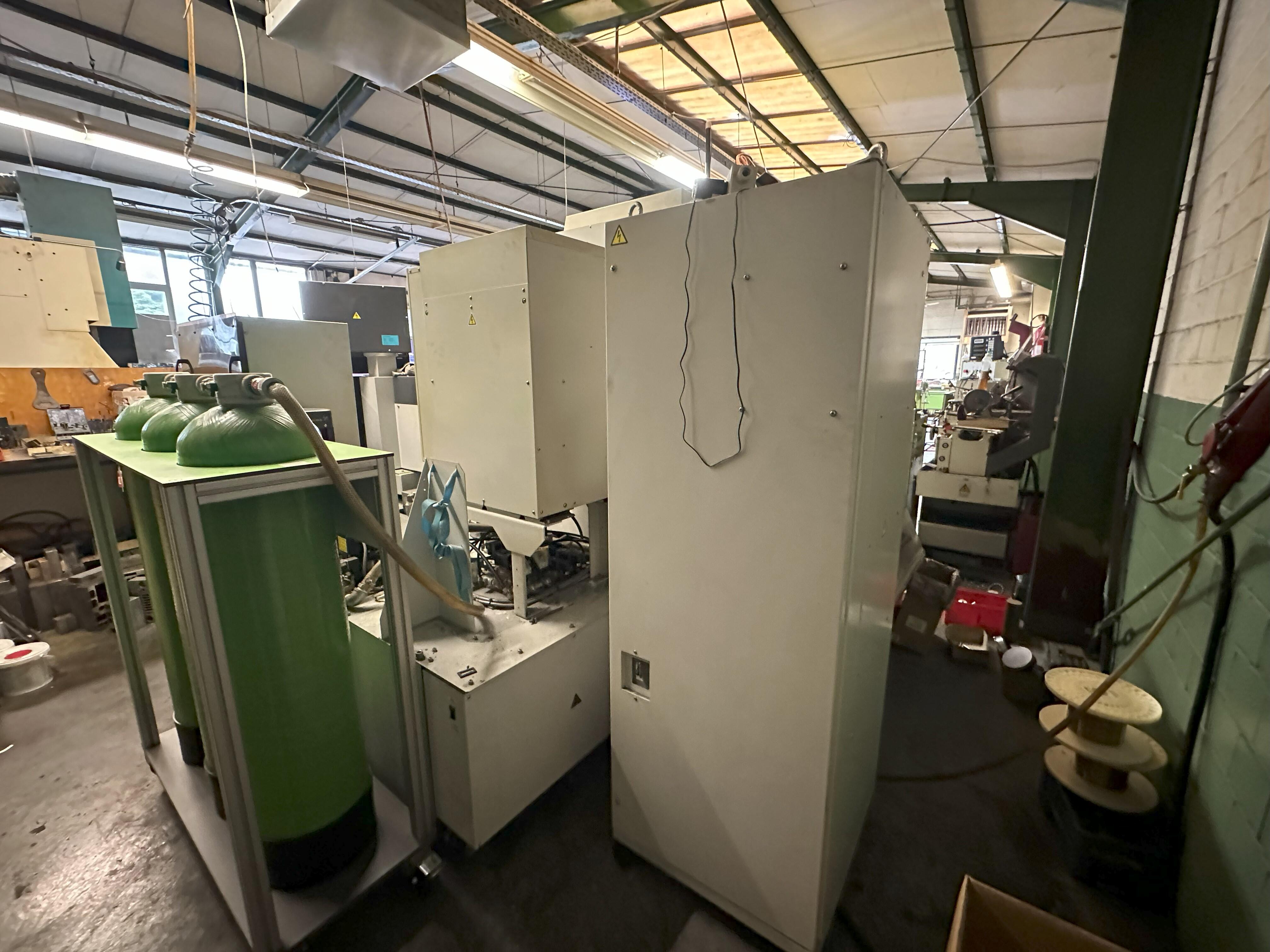

Zdjęcia
