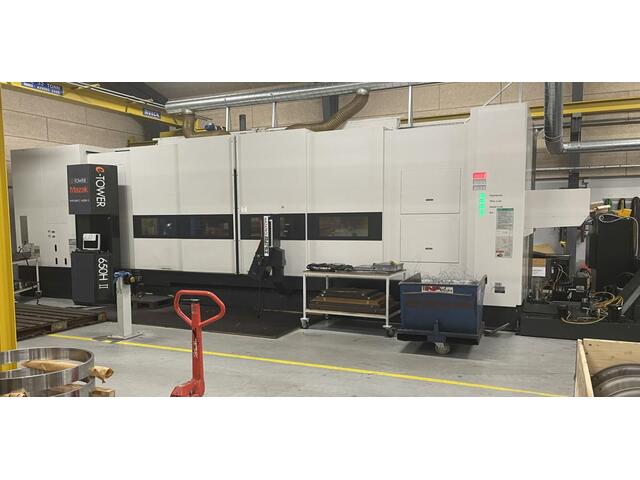

Tokarka Mazak Integrex E 650H-II x 4000


centrum frezarsko-tokarskie CNC
Typ maszyny: Mazak Integrex E 650 H-II x 4000
Sterowanie: Mazatrol Matrix
Rok produkcji: 2008
Id 14729
  Dodaj do Ulubionych
NOWOŚĆ
więcej zdjęć Tokarka Mazak Integrex E 650H-II x 4000
Tokarka Mazak Integrex E 650H-II x 4000-0Tokarka Mazak Integrex E 650H-II x 4000-1Tokarka Mazak Integrex E 650H-II x 4000-2Tokarka Mazak Integrex E 650H-II x 4000-3Tokarka Mazak Integrex E 650H-II x 4000-4Tokarka Mazak Integrex E 650H-II x 4000-5Tokarka Mazak Integrex E 650H-II x 4000-6Tokarka Mazak Integrex E 650H-II x 4000-7Tokarka Mazak Integrex E 650H-II x 4000-8Tokarka Mazak Integrex E 650H-II x 4000-9Tokarka Mazak Integrex E 650H-II x 4000-10Tokarka Mazak Integrex E 650H-II x 4000-11Tokarka Mazak Integrex E 650H-II x 4000-12

Używana(e) centrum frezarsko-tokarskie CNC Mazak Integrex E 650H-II x 4000


Dane techniczne
maks. długość toczenia: [mm]4.000
średnica toczenia: [mm]920
maks. średnica obrotu nad łożem: [mm]920
maks. średnica toczenia nad saniami: [mm]920
oś C
Zakres prędkości obrotowych: [1/min.]35 - 1.000
stopnie przekładni2
otwór wrzeciona: [mm]260
nosek wrzeciona:A2-11
moc napędu: [kW]45 / 27
moment obrotowy: [Nm]6.300
Drogi przesuwu:
Oś X: [mm]1.025
Oś Y: [mm]650
Oś Z: [mm]4.391
oś B+210 / -30
posuw: (X/Y/Z) [m/min]40
bieg szybki: (X/Y/Z) [m/min]40 / 40 / 30
wrzeciono CNC obracalne do prac na frezarce i tokarce
Zakres prędkości obrotowych: [1/min.]5.000
moc napędu: [kW]37
zmieniacz narzędzi
Uchwyt narzędziowy:Capto C8
miejsca narzędzi:80
średnica narzędzia: [mm]135 / 260
długość narzędzia: [mm]500
waga narzędzia: [kg]30
konikMT 6
przesunięcie kła konika: [mm]160
moc przyłączowa: [kW]99,5 kVA
wymagana przestrzeń (dł. x szer. x wys.): [m]11.500 x 3,938 x 3,920
ciężar maszyny: [kg]32.100
Wyposażenie
przenośnik wiórów
zbiornik chłodziwa: [l]1.150
podtrzymkaSMW 6.1
Opis
E-Tower
Operation Condition indication lights
Spindle orientation
Programmable tailstock
B-axis index 5° (Coupling clamp)
B axis 0,0001° contouring
Turning with positionin B-Axis
Coolant thu milling head
G 37 Automatic tool length measurement
User macro 600 variables
Mazak tapping/boring tornade (EIA)
EIA/ISO code input functions
Additional EIA/ISO Functions
Inverse time feed
Sequence number comparison stop function
Tilted working plane
Mazacc 2D software (Shape Compensation)
Additional workpiece coordinate system 300 pairs
Treading function G33
Polar coordinates input (G122)
EIA pattern cycle (Grid,arc)
Cardbus I/F (2 slot)
LAN port
USB I/F
IC Memory card interfac
Active vibaration control
Intelligent thermal sheld
Intelligent safety shield
Mazak voice adviser
Virtual machining
Relocation sensor

Complete with following options:
SB 600 Lathe spindle bore 260 mm, max, 1000 Rpm, Torque 6300 Nm
MR 410 Hi-Torque Milling spindle, max 5000 Rpm, Torque 550 Nm
AT 380 80 CAPTO-Tool magazine (required tool)
BH 600 Long boring bar stocker (3 bars)
BH 650 Long boring bar ATC head W/3 tool
BH 655 ATC head R for long boring bar/reg. magazine adopter
BH 592 Long boring bar holder base ø 100 mm
BH 590 Long boring bar holder base ø 80 mm

Damped drill rod, Sandvik 570-3c ø 120 x 1300 mm
Damped drill rod, Sandvik 570-3c ø 100 x 1100 mm
Damped drill rod, Sandvik 570-3c ø 80 x 1200 mm

MO 060 Manual Pulse Generator 1 (detachable)
AS 305 Auto door with start switch by both hands
CO 010 Automatic chuck jaws open en close
JK 030 24"Kitagawa thru hole chuck (B 24) (ø 610 mm) less used
MT 054 Automatic tool eye for 24"Chuck
MB 256 Mazak monitoring system B with Renishaw RPM 60
SU 725 SMW Steady rest K6.1 Preperatin single/automatic
SMW Steady rest K-Z 6.1 art nr. 124067 ø 215-510 mm
CS 488 Preparation for 70 bar Knoll coolant/additional 3 M-code
CV 356 Chip conveyorMayfran Consep 2000 side
Mayfran Economy HP Pack 70 bar / 50 l/min
Mayfran 3- fix pressure stages
Mayfran Twin in-line cardridge filters (300l/min)

CS 033 Oil scimmer RB 200A
MM 020 Preparation for visual tool id/capto
TT 030 Tailstock quill Advance/retract footswitch
TE 809 Preparation for Flash tool system
AS 080 Overload detection system

Manual 4 Jaw Chuck ø 900 mm TDG P.G.Iv ø900 4d

Control options:
CM 805 Matrix Cam (MT)
NO 093 B) Milling spindle synchronized tapping
NO 116 F) EIA/IO function simultaneous 5 Axes
NO 117 F) Tool tip point control/simutanious 5 Axes
NO 123 F) Tool radius compensatio / 5 Axes
NO 148 EIA Dynamic compensation 2 (Included1)
NO 482 Re Treading
Mill Turning (Mazatrol)

NO 599 B) Cylindrical (G07) en Polar Coordinate (G 12)
