Widok wydruku Matec 50 HV
| uniwersalne centrum obróbcze | |
| Typ maszyny: | Matec 50 HV |
| Sterowanie: | Heidenhain iTNC 530 |
| Rok produkcji: | 2007 |
| godziny pracy wrzeciona: [h] | 12.500 (Programmlauf) |
| Id | 14648 |
Wyślij zapytanie
Dane techniczne
| Drogi przesuwu: | |
| Oś X: [mm] | 4.000 |
| Oś Y: [mm] | 1.000 |
| Oś Z: [mm] | 1.300 |
| oś B | +/- 105° |
| oś C | 360° |
| bieg szybki: (X/Y/Z) [m/min] | 30 |
| liczba sterowanych osi: | 5 |
| Zakres prędkości obrotowych: [1/min.] | 20 - 8.000 |
| moc napędu: [kW] | 68 |
| moment obrotowy: [Nm] | 460 |
| Uchwyt narzędziowy: | HSK 100-A (DIN 69893) |
| zmieniacz narzędzi | |
| miejsca narzędzi: | 48 |
| średnica narzędzia: [mm] | 120 / 200 |
| długość narzędzia: [mm] | 460 |
| maks. waga narzędzia: [kg] | 25 |
| stół obrotowy NC | 1.000 (im Tisch integriert) |
| rozmiar stołu: [mm] | 4.500 x 1.035 |
| maks. obciążenie stołu: [kg] | 3.000 |
| T-slot width: 18 mm | |
| Number of T-slots: 9 | |
| moc przyłączowa: [kW] | 103 kVA |
| ciężar maszyny: [kg] | 39.000 |
| wymagana przestrzeń (dł. x szer. x wys.): [m] | 9,800 x 5,500 x 4,260 |
Wyposażenie
| chłodzenie wewnętrzne (IKZ): [bar] | 20, upgrade auf 40 |
| przenośnik wiórów | |
| Internal coolant 20 bar with paperbeltfiltration, tank 450 ltr | |
| Internal coolant upgrading to 40 barInternal coolant upgrading to 40 barInternal coolant upgrading to 40 bar | |
| 20 Bar coolant on external spindlecoolant | |
| zbiornik chłodziwa: [l] | 450 |
| filtr taśmowy papierowy | |
| ścianka oddzielająca | |
| Heidenhain iTNC 530 with 3 Gb Hard disc for free use | |
| Extended Z Axis to 1.300 mm | |
| NC Rotary head stepless +/- 105°, as CNC axis for horizontal and vertical work | |
| NC-Roundtable SKH-NC 8/1000 (integrated in the machine table) | |
| Manual puls generator | |
| Air through spindle | |
| Bellows with stellammelle | |
| Automatic protective doors | |
| bezpośredni system pomiaru drogi | |
| sonda pomiarowa | 3D |

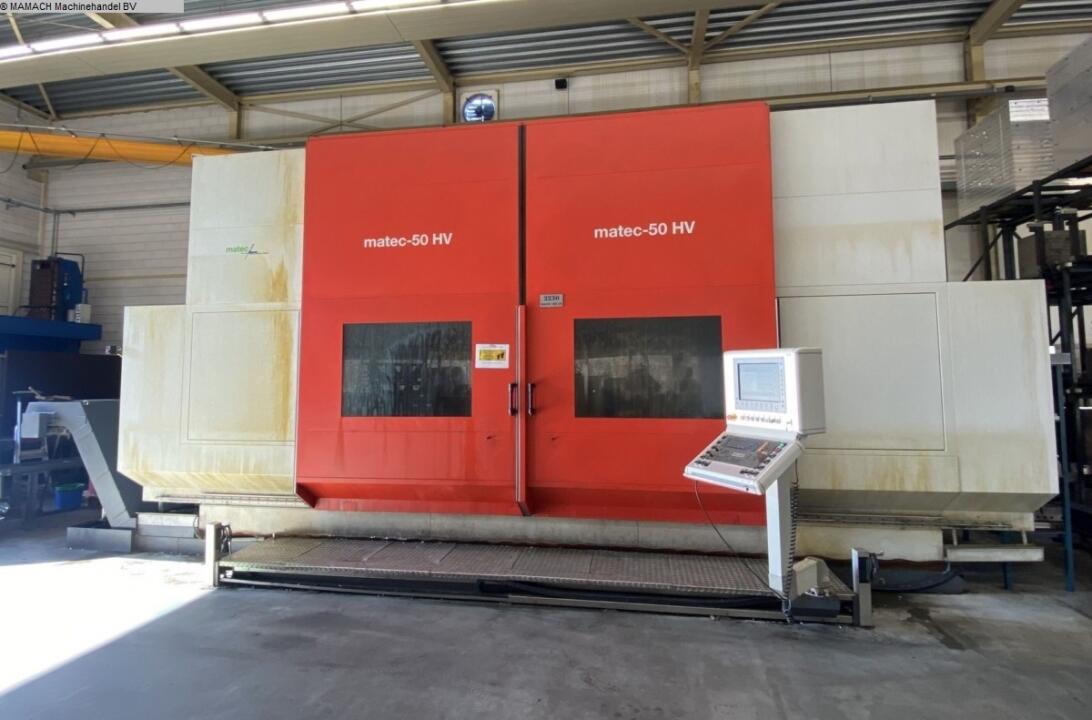

Zdjęcia
