Widok wydruku Mazak Variaxis 500 5X - Production line 2 machines / 14 pallets
uniwersalne centrum obróbcze | |
Typ maszyny: | Mazak Variaxis 500 5X - Production line 2 machines / 14 pallets |
Sterowanie: | Mazatrol PC-Fusion-CNC 640 5X |
Rok produkcji: | 1 : 2003 / 2 : 2005 |
Id | 10656 |
5 osi symultanicznych | |
Drogi przesuwu: | |
Oś X: [mm] | 510 |
Oś Y: [mm] | 510 |
Oś Z: [mm] | 460 |
oś A | -120 / +30 ° (0,001°) |
oś C | + / - 360 ° (0,001°) |
bieg szybki: (X/Y/Z) [m/min] | 50 |
posuw: (X/Y/Z) [m/min] | 50 |
odstęp między powierzchnią stołu i noskiem wrzeciona: [mm] | 140 - 600 |
Zakres prędkości obrotowych: [1/min.] | (35) 45 - 12.000 |
moc napędu: [kW] | 22 / 15 |
moment obrotowy: [Nm] | (99) 196 |
zmieniacz narzędzi | |
miejsca narzędzi: | (30) 120 |
średnica narzędzia: [mm] | 80 / 125 |
długość narzędzia: [mm] | 300 |
maks. waga narzędzia: [kg] | 8 |
maks. obciążenie stołu: [kg] | 300 |
Tischarbeitshöhe / Table working height: 800 mm | |

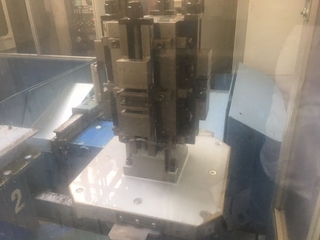

system palet | PALLETEC Baujahr / built: 1 : 2003 / 2 : 2005 |
liczba palet: | 14 (1: 6 + 2 : 8) |
rozmiar palet: [mm] | 400 x 400 |
1: Laderoboter und Ladestation / 1 : Loading robot and Loading station | |
średnica przedmiotu obrabianego: [mm] | Ø 500 |
wysokość przedmiotu obrabianego: [mm] | 405 |
ciężar maszyny: [kg] | 2 x 13.500 |
wymagana przestrzeń (dł. x szer. x wys.): [m] | 2 x 2,805 x 2,885 x 2,800 |
system palet | PALLETEC |
chłodzenie wewnętrzne (IKZ): [bar] | 70 bar, Knoll |
instalacja chłodząca | Niagara |
system filtrujący | Aro P1000/2000 E2 with tank 1500 Ltr |
pompy wysokociśnieniowe | 40 bar / 5 bar / 5 bar |
przenośnik wiórów | |
EIA/ISO | |
system pomiarowy | Mazak Monitoring B (MP10, Optic) |
sonda pomiarowa | |
PCMCIA Card64 MB-II | |
synchroniczne gwintowanie |
