Widok wydruku Correa CF 22 / 20
frezarka łożowa | |
Typ maszyny: | Correa CF 22 / 20 |
Sterowanie: | Heidenhain TNC 426 |
remont kapitalny: | 2022 |
Original Baujahr: 1997 | |
Id | 14548 |
Drogi przesuwu: | |
Oś X: [mm] | 2.000 |
Oś Y: [mm] | 800 |
Oś Z: [mm] | 800 |
posuw: (X/Y/Z) [m/min] | 5 |
bieg szybki: [m/min] | 12 |
Zakres prędkości obrotowych: [1/min.] | 20 - 4.000 |
moc napędu: [kW] | 22 |
wrzeciono przechylne 2 osie sys Huron ręcznie | Universal Manual (U22) |
zmieniacz narzędzi | Hydraulic |
Uchwyt narzędziowy: | cISO 50 (DIN69871) / Pull stud: DIN 69872 |
miejsca narzędzi: | 30 |
rozmiar stołu: [mm] | 2.000 x 700 |
Number of T slots: 5; T slots dimensions: 22 mm | |
maks. obciążenie stołu: [kg] | 3.500 |
ciężar maszyny: [kg] | 9.000 |
wymagana przestrzeń (dł. x szer. x wys.): [m] | 5,265 x 3,250 x 2,760 |
instalacja chłodząca | extern |
przenośnik wiórów | 2 Longitudinals: 1 frontal + 1 rear |
oś A | PHV-AGNE-450 mit Reitstock |
Garantie: 6 Monate auf mechanische Teile! | |

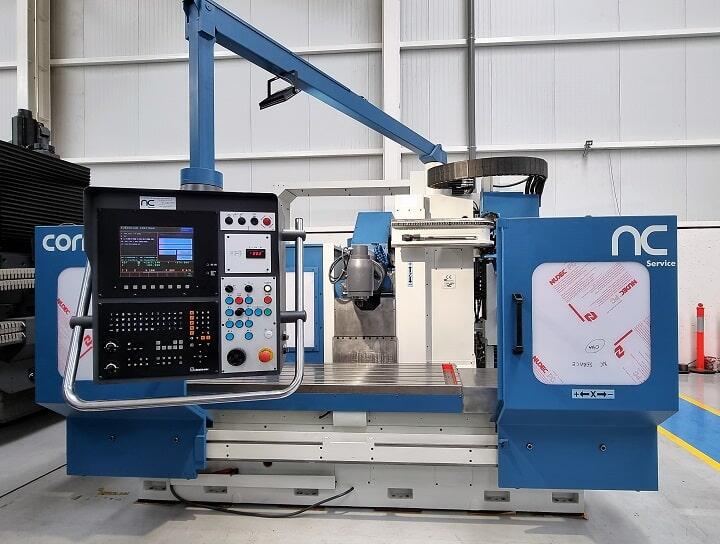

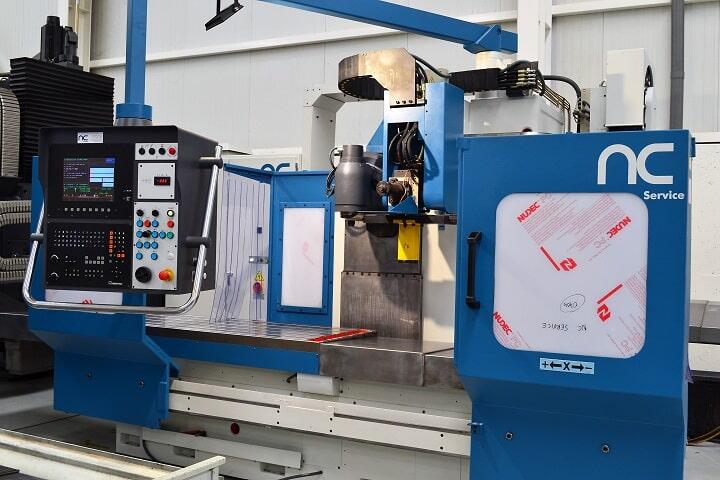

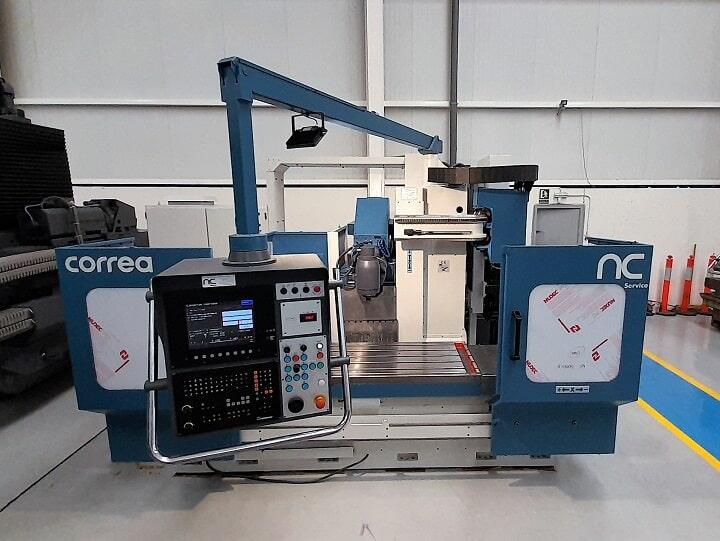

Maschinenbilder: während der Generalüberholung. |
